構造計算と壁量計算の違い

構造計算と壁量計算の違い

今回は構造計算と壁量計算の違いについてを簡単に説明させていただきます。
構造計算と壁量計算は地震に対する強さを示す為に行う計算方法で、耐震等級で表せます。どちらの計算方法も耐震等級の1~3で強さを示すのですが、実は同じ耐震等級でも両者には違いがあり結果からお伝えすると、構造計算(許容応力度計算)の方が強くなります。
では、何故違いがあるのかについて詳しく解説していきますが・・・
その前に、細かい事は気にせずに強ければ良いという方は迷わず構造計算(許容応力度計算)による耐震等級3の家を選ぶことをお勧めします。
それでは、壁量計算と構造計算の違いを知るのに必要な基礎知識から学んでいきましょう。

① 耐震とは

耐震とは、文字通り地震の揺れに耐えられるよう建物の構造等を補強したもの。建物の地震に対する強度を向上させることで、地震による破壊や損傷を防ぐ事を意味します。 具体的には、建物の部材(柱、梁、スジカイ、耐力面材、構造接合部、構造金物)の強度や数量を増やし建物を固めることで耐震性を高めます。 耐震の他に制振や免震、また耐震+制振という組み合わせもありますが、それらについてはまた次回解説させていただきます。

② 耐力壁とは

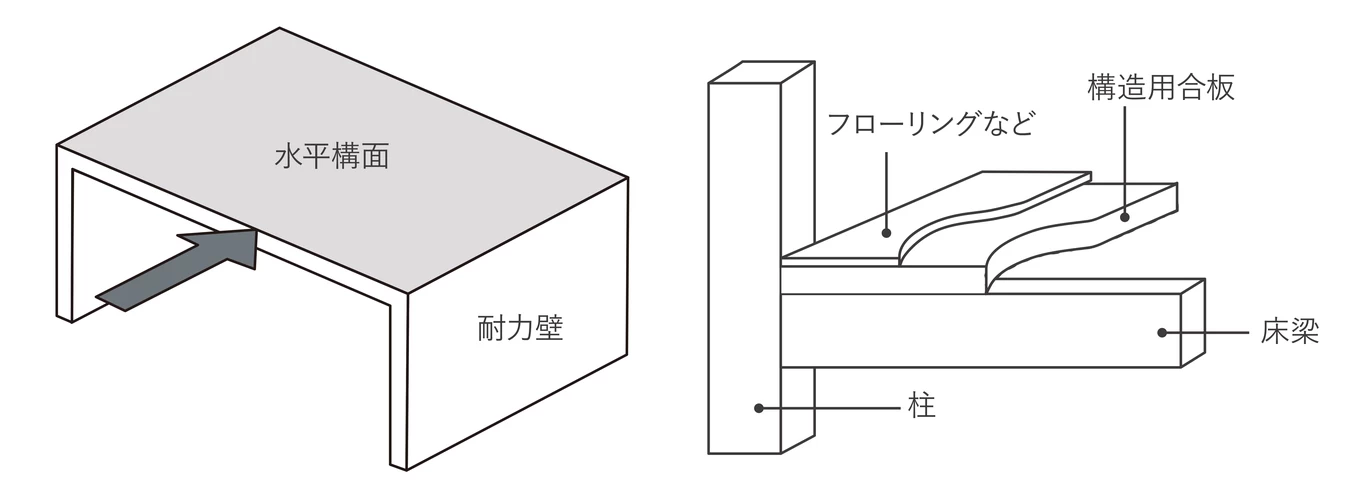

耐力壁とは、地震や風などの水平荷重(横からの力)に抵抗する能力をもつ壁のことを示します。そうではない壁(構造的に固定されていない壁)は非耐力壁と呼びます。また、木造建築物においては、耐力壁に似ていますが、固定方法が不完全で抵抗力の低い壁(間仕切壁など)を準耐力壁と呼びます。 木造住宅の一般的な耐力壁は、91センチ間隔(間隔は建築会社、建築方法によって異なります)の柱と柱の間に耐力となる部材を構成した壁が耐力壁となり、構成する部材や間隔によって強度も異なります。
耐力壁の種類は大きく分けて2種類。筋かいと耐力面材

筋かいとは?

筋かいとは、柱と柱の間に1本の筋かいという木材を片方の柱の柱脚から一方の柱の柱頭へ、斜めに材をわたしたタイプを片筋かい、2本のスジカイをX状にたすき掛けたダブル筋かいとがあります。一般的に筋かいは4.5cm×9.0cmの木材を使用されることが多いようです。

筋かいのメリットとデメリット

筋かいのメリットは、古くからある補強方法で、大工さんも慣れ親しんだ施工になりますから比較的に施工性が良く、コストも抑えられることから、建物の内周部にはもっとも適した方法となります。筋かいのデメリットは、主に外周部で使用する場合において断熱材の施工性と相性が悪いことです。筋かい自体に厚みがあるので筋かい部分は断熱性が落ちてしまう事と、ダブル筋かいの場合は断熱材を充填させる事がとても困難なのと片筋かいよりも更に断熱性が落ちてしまいます。また、外周部の筋かいは地震時の揺れに対し筋かいの接合部に力が集中し、破壊されやすい事から繰り返しの地震に対し弱いことが挙げられます。

耐力面材とは

耐力面材とは柱と柱、梁と土台の間に面材を張り合わせ、その際に一定の間隔で柱、梁、土台に面材からJIS認定された釘を打ち、面で横揺れを支える方法です。また大臣認定の耐力壁では使用する釘と間隔と面材が細かく指定されています。

耐力面材のメリットとデメリット

耐力面材のメリットは、地震が起きた時に掛かる揺れる力を面材が分散してくれるので、構造軸の損傷を抑えてくれます。また、外周部に用いいますと断熱材との相性も良く、壁内の空間もしっかり確保出来て均一に断熱も施せますし、外周部をくまなく覆うことで気密性能も良くなります。 耐力面材のデメリットは、内周部には不向きということ、面材、釘、間隔の三種の神器で性能が発揮されることから、釘がめり込まないように打ち込む施工の注意と手間が掛かる。また筋かいと比較して高価なのと、建物の重量も増えます。
耐力面材

③ 壁倍率

壁倍率とは、建築基準法で定められた耐力壁の強度をあらわす数値のこと。木材のサイズや筋かいの有無、耐力面材の種類によって、0.5~5.0倍の幅で設定されています。また筋交いと構造用面材を併用した場合やダブル筋かいは、壁倍率を合計することができます。ただし、この壁倍率の上限は5.0倍とされています。
壁倍率一覧
例)筋交いを、たすき掛けした場合、壁倍率は2倍です。
・9.0cm×9.0cmの木材(たすき掛け) 壁倍率2.0×2⇒4.0

④ 直下率

直下率とは、柱、壁、耐力壁が1階と2階の上下同じ位置にどの程度の割合で揃って配置されているかを示す割合です。
直下率には次の2種類があります。
  • 柱の直下率:1階と2階上下で柱の位置が一致する割合
  • 壁の直下率:1階と2階上下で耐力壁の位置が一致する割合
建築基準法では、直下率については明確な基準は一切定められていないのと、耐震等級の計算についても一定の直下率を確保する必要もありません。
以前は関心の低かった直下率ですが、重要視されるようになったのは、熊本地震で耐震等級2で建てた住宅も倒壊しており、直下率の不足が原因のひとつと考えられるといった専門家による見解と、「NHKスペシャルあなたの家が危ない~熊本地震からの警告~」という放送等、最新の耐震性能でも直下率不足の影響が建物倒壊に導く可能性があるとの指摘が広まった事で、重要視されるようになりました。

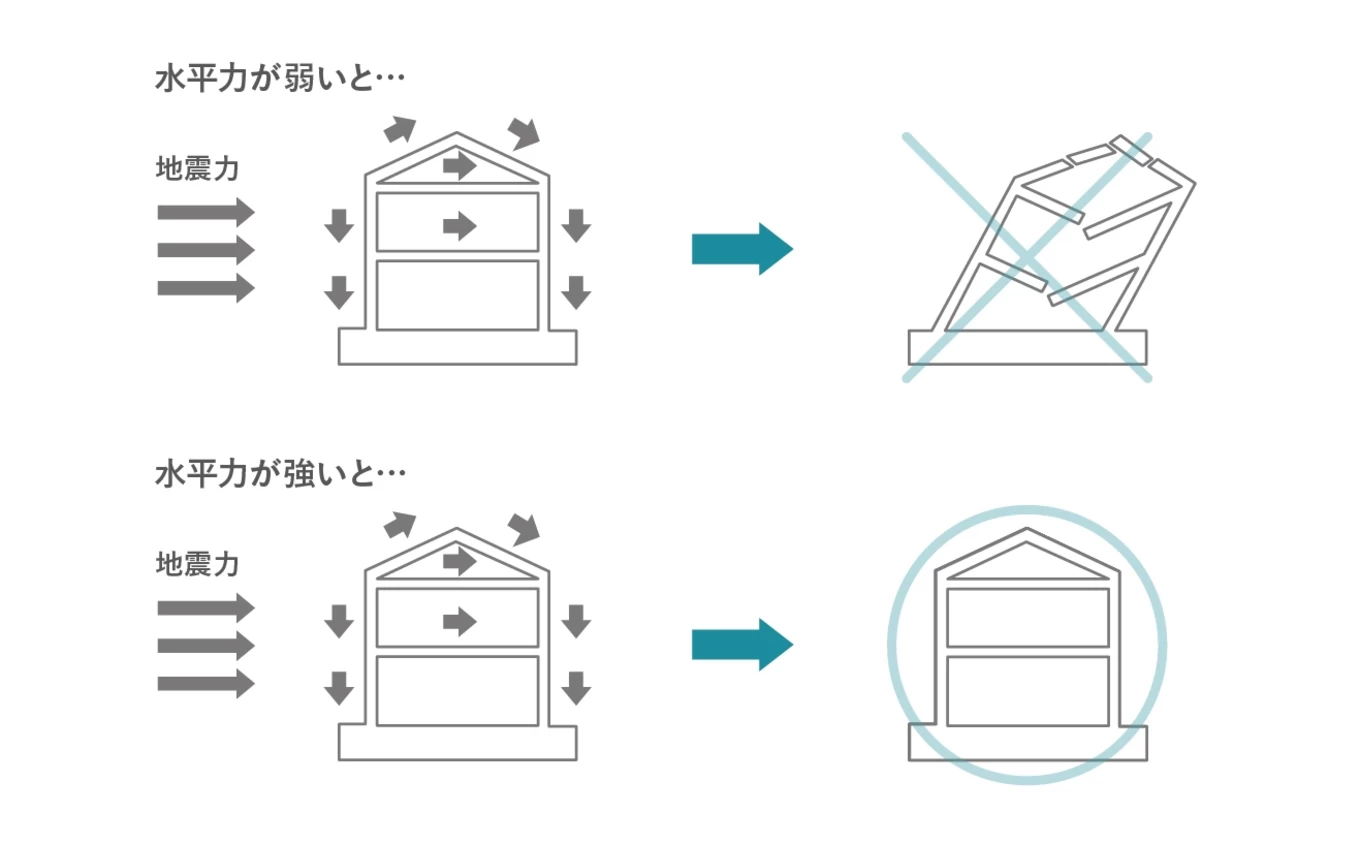

では、どの程度の直下率があれば適正なのかというと、壁の直下率も柱の直下率も共に、50%以上といわれております。100%にできれば最も良いという事になりますが、1階と2階の壁も柱も全く同じ位置に配置となれば1階2階が全く同じ間取りとなるので、言わずもがなかと。現実的にはどれだけ100%に近づけられるのか検討していきましょうといった具合です。とは言っても最近では、大開口、大スパンの広いリビングや吹き抜け、勾配天井、ビルトインガレージなど、快適性やデザイン性を重視されて計画をご依頼される方もいらっしゃいます。間取りの自由度を追求するということは、直下率が低下することになります。ではどうしたら良いのか⁉それはご希望を追求したプランが科学的に強さを証明することが出来れば安心出来るものと考えられます。

柱の直下率の計算方法

  • 柱の直下率=1階と2階の上下で柱の位置が一致する数÷2階の柱の数

壁の直下率の計算方法

  • 壁の直下率=1階と2階の上下で耐力壁の位置が一致する長さ÷2階の耐力壁の長さ

⑤ 地震係数

地震係数とは各地域毎に設定された係数で、地震力の算定に必要となる係数をいいます。
地震地域係数は、建築基準法施行令第 88 条第 1 項に「その地方における過去の地震の記録に基づく震 害の程度及び地震活動の状況その他地震の性状に応じて 1.0 から 0.7 までの範囲内において国土交通大 臣が定める数値」と規定され、具体的には国土交通省告示により定められています。
【地域別地震係数(国土交通省告示1793号)】
その地方における過去の地震の記録に基づく震害の程度及び地震活動の状況その他地震の性状に応じて国土交通大臣が、1.0~0.7までの範囲内で定めた各地域の地震係数(Z)は下記数値となります。
※埼玉県は1区分に属します。

⑥ 耐震等級

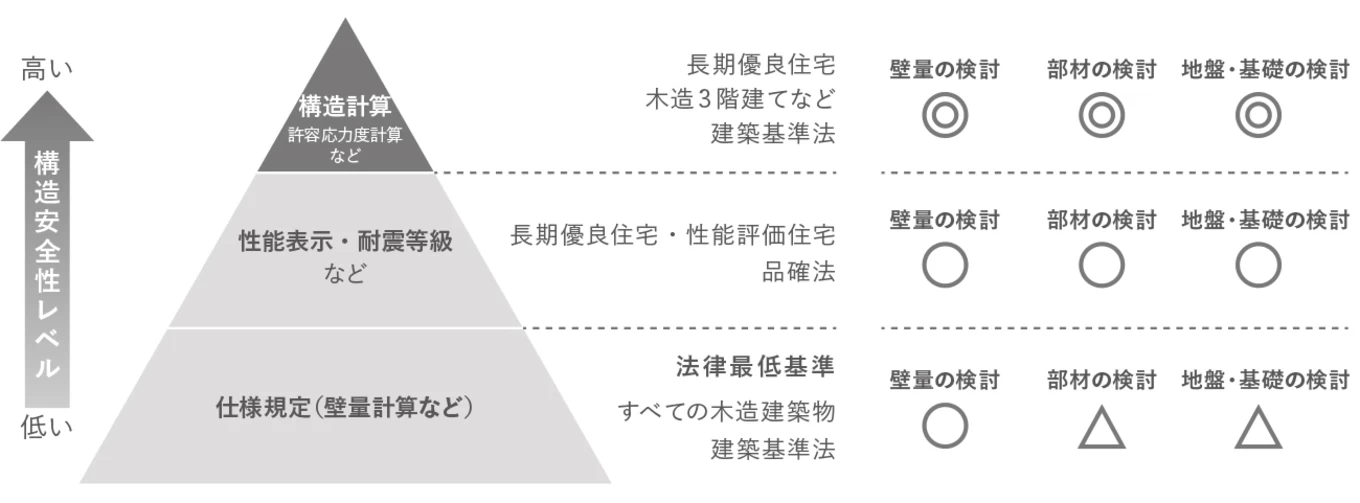

耐震等級とは、「住宅と品質確保の促進等に関する法律(品確法)」に基づいて、地震に対する建物の強度を示す指標のひとつで、一般の消費者にも性能の比較ができるよう3段階で表し、その数字が大きければ大きいほど、耐震性が高いと判断できるようにしたものです。強さ=倒壊、崩壊のしにくさということになります。
耐震等級の区分
耐震等級1は、建築基準法に定められている最低限の耐震基準強度。
震度5程度の、数十年に一度の頻度で発生する地震に際しては、建物の損傷防止に効果があるとされています。また、きわめてまれに発生する数百年に一度起こる大地震に耐えうる強度ということです。 「きわめてまれに発生する大地震」とは、数百年に1回程度の頻度で発生する大規模地震のことで震度6強~7を想定しています。
ここまでをみていても、強さの指標が3段階あって耐震等級3が一番強いって事くらいしかわからないですよね、要は建築基準法さえ守っていれば、数百年に一回程度の頻度で発生する大地震に対し、損傷はするけれど倒壊も崩壊もしないし、1回は耐えるので地震がおさまったら直ぐに避難してくださいね。って事なのかと私は思っています。
耐震等1の建物で、一度は大きな地震に損傷しながらも耐えて、その後は家が損傷している訳ですから、耐震等級1の強さにも満たない家になってしまっているということです。つまりは、次の大きな地震に備えて、損傷箇所を完全修復しないと次の大地震には耐えられなくなってしまう事もあり得るわけで、住み続けることも出来ない、という事も有り得るでしょう。そのリスクを踏まえた上で耐震等級については自己判断で検討してくださいね、という事なのかと。
実際に、熊本地震では震度7の「きわめて稀に発生する大地震」が立て続けに起きて、2度めの震度7の地震で倒壊、崩壊したケースが多くあったようです。
この熊本地震では耐震3の住宅は倒壊数は0でしたが、残念なことに耐震等級1と2の建物は倒壊してしまったケースがあったようです。
極めて稀に発生する大地震って具体的に、実際に起きた最近の地震で言うと以下参考に。
近い将来の発生の切迫性が指摘されている大規模地震には、南海トラフ地震、日本海溝・千島海溝周辺海溝型地震、首都直下地震、中部圏・近畿圏直下地震があります。
さて、いよいよ構造計算と壁量計算の違いについて解説していこうと思ったのですが、基礎知識のボリュームが大きくなってしまったため、次回に持ち越させて頂きます。
